Rue Gaétan RondeauMaire de Nantes de mars 1941 à octobre 1942. Son mandat est marqué par la crise des «Cinquante Otages»  île Beaulieu

Vue d'ensemble

Cadran équatorial

Cadran équatorial

Réalisé en 1984.
Sculpteur: Onelio Vignando.
Conception: S.E.V.E (Service des Espaces Verts et de l'Environnement de la Ville de Nantes).
Électonique: I.R.E.S.T.E (Institut de Recherche et d'Enseignement Supérieur aux Techniques de l'Électronique).

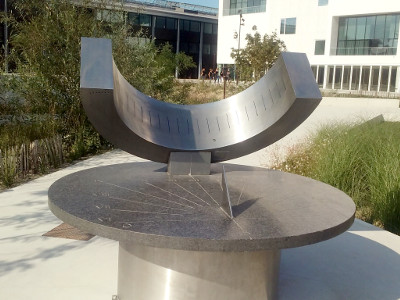

Il se compose de deux cadrans:
- un équatorialC'est un cadran dont la table se situe dans un plan parallèle à celui de l'équateur terrestre.
- un horizontalLe cadran solaire horizontal a sa table horizontale (perpendiculaire au fil à plomb).
Son style est parallèle à l'axe de la Terre.

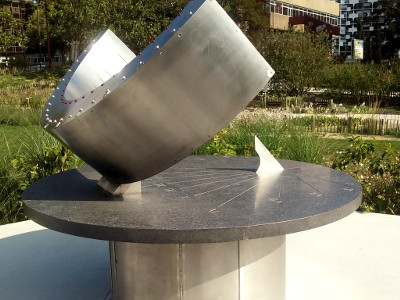

Cadran équatorialC'est un cadran dont la table se situe dans un plan parallèle à celui de l'équateur terrestre.
Le cadran solaire équatorial donne l'heure au moyen de touches chauffantes reliées à des cellules photo électriques.
Captée dans les fentes directionnelles la lumière solaire frappe une cellule photo électrique qui déclenche elle même le chauffage d'une résistance électrique.
Sur le cadran électronique en acier
Palpez successivement chaque pastille située sur la partie haute de l'appareil pour découvrir celle qui est chaude: l'heure est inscrite en chiffres romains et en relief au droit de chacune d'elles.

Cadran horizontalLe cadran solaire horizontal a sa table horizontale (perpendiculaire au fil à plomb).
Son style est parallèle à l'axe de la Terre.
Inscription sur le cadran horizontal des lignes horaires de 6 heures à 12 heures et de 1 heure à 6 heures.
Sur le cadran horizontal
L'ombre du style  C'est la tige (ou un plan), parfois décorée, faisant ombre sur la table d’un cadran solaire. Il est parallèle à l'axe de rotation de la Terre. triangulaire se porte sur les chiffres romainsLes chiffres romains étaient un système de numération utilisé par les Romains de l'Antiquité. À partir de seulement sept lettres (I; V; X; L; C; D; M) cela permet d'écrire des nombres entiers.  gravés dans la table ronde en granit.

L'heure légale s'obtient en rajoutant à l'heure solaire lue sur le cadran
1 heure en Hiver et 2 heures en été
Pour plus de précision, il faut également rajouter l'équation du tempsL'équation du temps mesure l'écart (en minute) entre le Soleil réel et la verticale (midi heure locale).
Une valeur positive indique que le temps solaire vrai est en retard, c'est-à-dire plus à l'Est, et une valeur négative qu'il est en avance, c'est-à-dire plus à l'Ouest. (Les anglo saxons utilisent le signe inverse).  dont la valeur varie quotidiennement de-15 mn à +15 mn au cours de l'année.

Bibliographie

• Plaquette ville de Nantes (inauguration).

Texte: LJ Fuzeaux; photos: PM Challou.

Quai MalakoffMalakov ou Malakhov est un nom de famille slave, parfois transcrit en français par Malakoff.

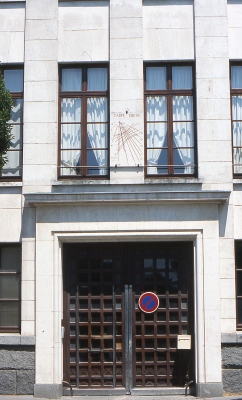

Vue d'ensemble

Vue du cadran

Association Ouvrière des compagnons du devoir du tour de france.

Travail d'adoption effectué par un jeune tailleur de pierre lors de la fin de sa 1^ere année pour savoir s'il est adopté pour continuer ses études.
Étude, qu’on appelle "chef d’œuvre".

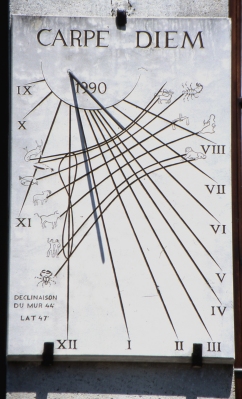

Cadran Vertical déclinant Sa table ne fait pas face à un des points cardinaux. EST.
Déclinaison du mur: 44°.

Coordonnée géographique: LatitudeLa latitude est une valeur angulaire, expression du positionnement Nord-Sud d’un point sur Terre.  Nord: 47°12’ Longitude La longitude est une valeur angulaire, expression du positionnement Est-Ouest d’un point sur terre. Ouest: 1°32’.
Date de fabrication du cadran solaire: 1990.

Les chiffres sont gravés en chiffres romainsLes chiffres romains étaient un système de numération utilisé par les Romains de l'Antiquité. À partir de seulement sept lettres (I; V; X; L; C; D; M) cela permet d'écrire des nombres entiers.  de 9h du matin à 8h de l’après midi.

La mérdienne

La méridienneUne méridienne est une ligne tracée horizontalement le long d’un méridien terrestre, ou verticalement le long de l’intersection d’un mur et du plan méridien.
C'est aussi un cadran solaire ne donnant l'heure qu'autour de midi. .
Elle indique l’heure de midi.

C'est une méridienne de temps moyen. Sa courbe en forme de huit, indiquant le midi en temps moyen local aux différentes dates de l’année.

Courbe des dates ou de déclinaisonC'est l’équivalent sur la sphère céleste de la latitude terrestre.  .
Selon les saisons Le soleil étant plus ou moins haut ainsi l’ombre du style C'est la tige (ou un plan), parfois décorée, faisant ombre sur la table d’un cadran solaire. Il est parallèle à l'axe de rotation de la Terre. sera plus ou moins longue et suivra la ligne de déclinaison. Elle correspond à 2 mois espacés d’une demi année, car le soleil passe deux fois par la même déclinaison.

• Déclinaison nulle le 21 mars, équinoxe de printemps L’équinoxe de printemps se produit les 20, 21 ou 22 mars, dans l’hémisphère Nord. Il correspond au moment où le jour et la nuit ont des durées égales.  .
• Déclinaison maximum le 21 juin +23°27’, solstice d’étéAutour du 21 juin dans l'hémisphère Nord.
  C’est quand le jour est le plus long et la nuit la plus courte.  .
• Déclinaison minimum le 21 décembre –23°27’, solstice d’hiverAutour du 21 décembre dans l'hémisphère Nord. C’est quand le jour est le plus court et la nuit la plus longue.  .
• Déclinaison nulle le 23 septembre, équinoxe d'automneL’équinoxe d’automne se produit les 22 ou 23 septembre, dans l’hémisphère Nord. Il correspond au moment où le jour et la nuit ont des durées égales.  .

La courbe coupe les signes des zodiaquesLe zodiaque est une zone circulaire de la sphère céleste, qui contient les treize constellations que le Soleil semble traverser en une année. .

Les zodiaques de gauche

Les zodiaques de droite

• solstice d’étéAutour du 21 juin dans l'hémisphère Nord.
  C’est quand le jour est le plus long et la nuit la plus courte.  : Capricorne (22 Décembre–20 Janvier).
• Verseau (21 Janvier–19 Février) et Sagittaire (23 Novembre–21 Décembre).
• Poisson (20 Février–20 Mars) et Scorpion (23 Octobre–22 Novembre).
• Équinoxe de printemps et d'automneL’équinoxe d’automne se produit les 22 ou 23 septembre, dans l’hémisphère Nord. Il correspond au moment où le jour et la nuit ont des durées égales.  . : Bélier (21 Mars–21 Avril) et Balance (23 Septembre–22 Octobre).
• Taureau (22 Avril–21 Mai) et Vierge (23 Août–22 Septembre).
• Gémeaux (22Mai-21 Juin) et Lion (23 juillet-22 Août).
• Solstice d'hiverAutour du 21 décembre dans l'hémisphère Nord. C’est quand le jour est le plus court et la nuit la plus longue. : Cancer (22 Juin–22 Juillet).

DeviseUne devise est une courte phrase ou expression symbolique. :

CARPE DIEMC’est une locution latine extraite d'un poème de Horace que l'on traduit en français par : " Cueille le jour présent sans te soucier du lendemain ".  : Profite du jour.

Texte et photos: LJ Fuzeaux.

Rue GambettaLéon Gambetta, (1838-1882) est un homme politique français républicain de la troisième république.

Vue d'ensemble

Vue du cadran

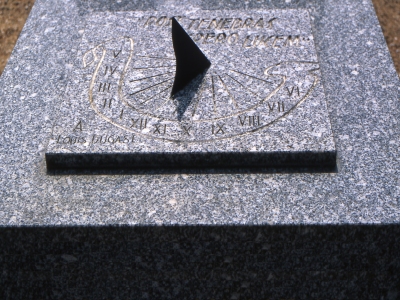

Cadran solaire horizontalLe cadran solaire horizontal a sa table horizontale (perpendiculaire au fil à plomb).
Son style est parallèle à l'axe de la Terre.

Ce cadran solaire est sur la tombe en marbre de M. Louis Dugast (Allée J, Rang J).
M. Louis Dugast à été membre de la société d'astronomie de Nantes.

La table carrée mesure 40 cm de côté.
Le style C'est la tige (ou un plan), parfois décorée, faisant ombre sur la table d’un cadran solaire. Il est parallèle à l'axe de rotation de la Terre. est en métal.
Les chiffres sont gravés en chiffres romains de 6h du matin à 5h de l’après midi.
Les calculs ont été effectués par M. Louis Campion de la Société d'Astronomie de Nantes.

La deviseUne devise est une courte phrase ou expression symbolique.  est:
" POST TENEBRAS SPERO LUCEM " ^*
* Après les ténèbres j’espère revoir la lumière.

La sépulture fut réalisée par M. LE GAL.

Texte et photos: LJ Fuzeaux.

13 Rue Corentin BourveauCorentin Bourveau. Inspecteur de l'enseignement primaire (1875-1945).

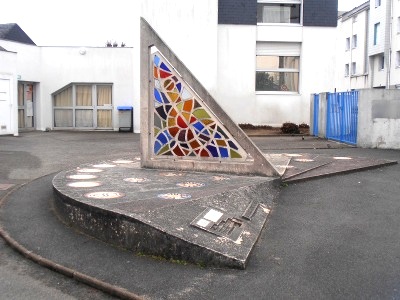

Vue d'ensemble

Cadran solaire horizontalLe cadran solaire horizontal a sa table horizontale (perpendiculaire au fil à plomb).
Son style est parallèle à l'axe de la Terre.
Il fut dessiné en 1982 par l'artiste J-F FOUQUET dans le cadre des fonds du 1% décoration.
La table en béton blanc a une forme de demi rond en éventail.
Les heures sont écrites sur des cercles en mosaïque colorée.

 D'autres cercles de mosaïque indiquent l'heure de midi dans différentes villes du monde:

Mexico A 18h30 il est midi à Mexico	A 18h00 il est midi à Chicago
New-York A 17h00 il est midi à New-York	La Martinique A 16h30 il est midi à La Martinique
Rio de Janeiro A 15h30 il est midi à Rio de Janeiro	Dakar A 13h il est midi à Dakar
Le Caire A 10h00 il est midi à Le Caire	Moscou A 9h30 il est midi à Moscou
La Réunion A 9h00 il est midi à la Réunion	Kaboul A 7h30 il est midi à Kaboul

Le styleC'est la tige (ou un plan), parfois décorée, faisant ombre sur la table d’un cadran solaire. Il est parallèle à l'axe de rotation de la Terre.  en béton blanc comprend une mosaïque multicolore faite de vitraux.
Le relevé de l'angle du style donne 46°43’
On y voit gravé dans le verre la signature de l'artiste ainsi que la date de fabrication.

date

signature

style

Sur la table en béton blanc, plusieurs informations figurent dans la partie gauche:

- Une échelle des saisonsDans l'hémiphère Nord, en hiver le Soleil est bas sur l’horizon Sud. En été il est plus haut.
L’échelle des saisons indique donc la saison suivant la longueur de l’ombre.  imprimée dans le béton. En abscisseCoordonnée horizontale qui permet de définir la position d’un point sur un plan.  on lit les chiffres +5, +10 et +15 (minutes). En dessous se trouve une petite plaque d’aluminium, avec comme inscription "le cadran retarde". En ordonnéeCoordonnée verticale qui permet de définir la position d’un point sur un plan.  on lit les lettres de chaque début de mois, de Janvier (J) à décembre (D). À droite de cette échelle des saison on voit une autre petite plaque d'aluminium, avec comme inscription "le cadran avance" et en dessous sont imprimés dans le béton les chiffres -5 et -10 (minutes).

Inscription en bas gauche

- Une plaque en aluminium a disparu qui expliquait comment lire l'heure sur ce cadran.

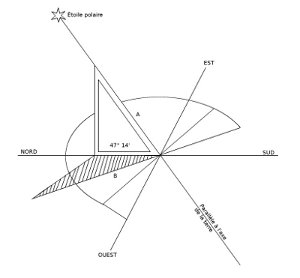

L'ombre projetée B de l’arête A du style, trace sur le cadran l'heure solaire locale.
Pour obtenir l'heure légale.
1) ajouter ou retrancher la correction donnée en minute par le graphique pour le jour de l'observation.
( équation du tempsL'équation du temps mesure l'écart (en minute) entre le Soleil réel et la verticale (midi heure locale).
Une valeur positive indique que le temps solaire vrai est en retard, c'est-à-dire plus à l'Est, et une valeur négative qu'il est en avance, c'est-à-dire plus à l'Ouest. (Les anglo saxons utilisent le signe inverse). - décalage du à la latitudeLa latitude est une valeur angulaire, expression du positionnement Nord-Sud d’un point sur Terre.  .)
2) ajouter le décalage horaire national
+1 heure l'hiver
+2 heures l'été
Il est midi pour la ville que traverse l'ombre B
Cela est accompagné d'un schéma.

Reproduction de la plaque en aluminuim disparue

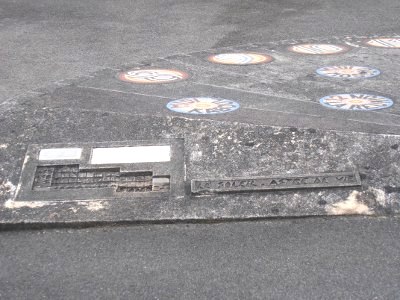

- Sur une autre plaque en aluminium toujours présente, on peut encore lire difficilement :

Groupe scolaire Gay LussacLouis Joseph Gay-Lussac. 1778; 1850. Chimiste et physicien français, connu pour ses études sur les propriétés des gaz.
Latitude La latitude est une valeur angulaire, expression du positionnement Nord-Sud d’un point sur Terre. 47°14’ Nord
Longitude La longitude est une valeur angulaire, expression du positionnement Est-Ouest d’un point sur terre. 1°27’15"
Ce cadran fut terminé pour le solstice d'été 1982.

- Enfin la deviseUne devise est une courte phrase ou expression symbolique.  du cadran est imprimée dans le béton
"Le soleil, astre de vie."

devise

 texte: LJ Fuzeaux, PM Challou, photos: PM Challou
