Rue de l'HermitageLieu dans lequel vit un ermite.

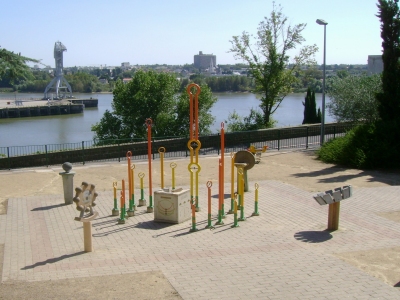

Vue d'ensemble
des sculptures.
Description de l'ensemble
Le cadran solaire

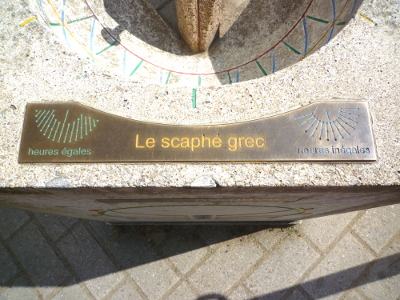

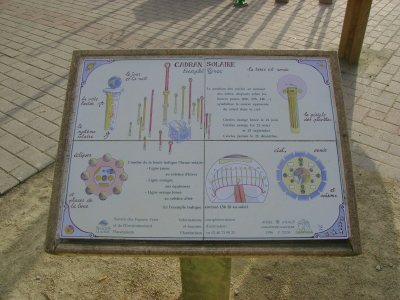

La plaque

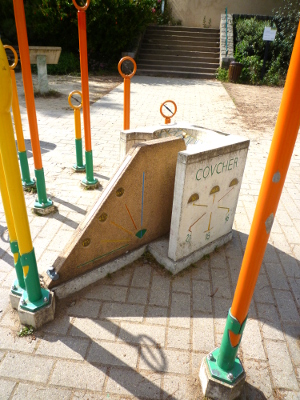

La face de droite.

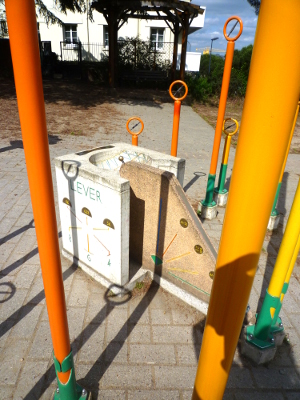

La face de gauche.

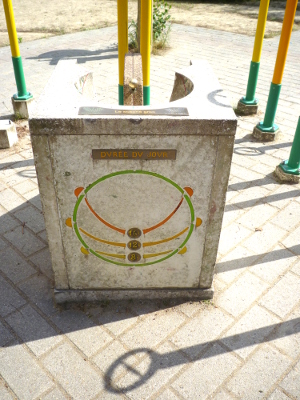

La face avant.

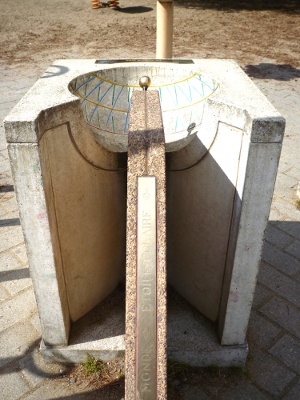

L'axe du monde vers l'étoile polaire.

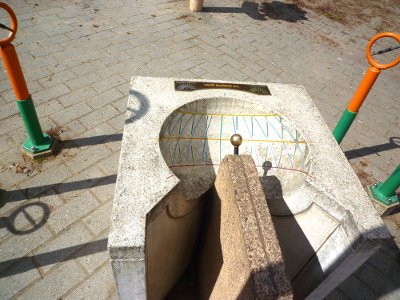

Cadran solaire scaphé Le cadran solaire scaphé est un ancien type de cadran solaire, constitué d'un hémisphère concave (en forme de bol), éventuellement tronqué. de Bérose Bérose ou Bérossos est un prêtre chaldéen, astronome et historien né à Babylone. .
Créé par Jean-Michel Ansel en 1995
Inauguré le 1er jour de l'été 21 juin 1996 à 14h 8mn 8s solstice d'étéAutour du 21 juin dans l'hémisphère Nord.
C’est quand le jour est le plus long et la nuit la plus courte. .
Cadran solaire en creux pouvant représenter la voûte céleste inversée.
Les lignes horizontales marquent la trajectoire du soleil en:
jaune - au solstice d'hiverAutour du 21 décembre dans l'hémisphère Nord. C’est quand le jour est le plus court et la nuit la plus longue.
orange - aux équinoxesL’équinoxe correspond aux dates où le jour et la nuit ont des durées égales. du printemps et d'automne
rouge - au solstice d'étéAutour du 21 juin dans l'hémisphère Nord.
C’est quand le jour est le plus long et la nuit la plus courte. .
L'ombre de la boule indique l'heure solaire en suivant ces lignes.

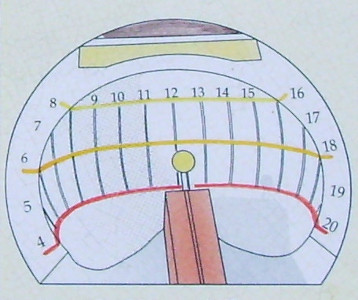

Le schéma du cadran Solaire
Les traits verticaux discontinus marquent nos heures légales,
les traits verticaux continus les heures dites inégales utilisées au moyen âge.
| DIRECTION | EST Lever horizon | OUEST Coucher horizon | SUD Durée du jour |
| Solstice été 21 Juin | 4h N E | 20h N O | 16h |
| Equinoxe de printemps 21 Mars | 6h EST | 18h OUEST | 12h |
| Equinoxe d'automne 23 Septembre | 6h EST | 18h OUEST | 12h |
| Solstice d'hiver 21 Décembre | 8h S E | 16h S O | 8h |
Ce cadran est entouré de trois séries de tubes qui représentent le parcours apparent du soleil.
Ces tubes sont disposés selon les heures paires ( 4h, 6h, 8h, 10h, 12h, 14h,.18h, 20h )
Les cercles au sommet des tubes symbolisent la course apparente du soleil dans le ciel.
| Rouge | solstice d'été |
| Orange | équinoxes du printemps et d'automne |
| Jaune | solstice d'hiver |

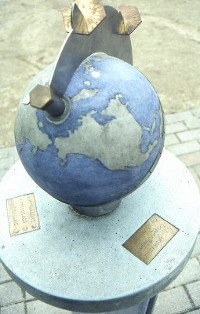

Le globe terrestre
Sur la sculpture représentant le globe terrestre on peut visualiser à chaque instant de la journée, grâce au soleil, les parties où il fait jour et celles qui sont plongées dans la nuit.
Il est surmonté de deux cadrans solaires horizontaux, l'un placé à la latitude de Nantes (47°13) et l'autre à l'équateur (0°00), ce qui permet de démontrer qu'à une longitude identique l'heure solaire est la même.
La partie qui soutient les deux petits cadrans, est habituellement démontée. Elle est entreposée au planétarium pour les démonstrations.
 Le globe terrestre |  Détail du globe terrestre |
Les autres sculptures
 Le périple des planètes |  Le calendrier |
| La Terre est ronde |  L'année, le ciel et les saisons |

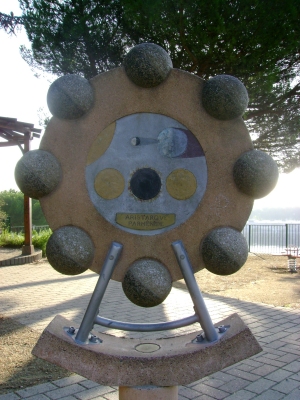

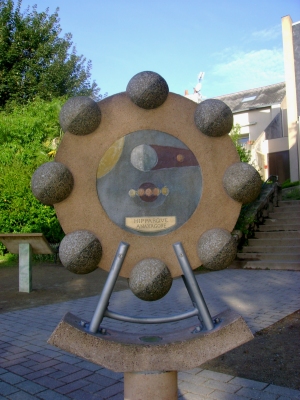

Les éclipses et phases de la Lune
Les éclipses et phases de la Lune
Devise
La deviseUne devise est une courte phrase ou expression symbolique. de l'ensemble est: "Croire n'est pas savoir"
Devise
La devise et signature de l'artiste.
Particularités
Originalité du sculpteur: Une pièce de 20 centimes de franc polie.
Sécurité enfants: Croisillons dans les cercles au sommet des tubes (Passage des têtes).
Le copyright de l'ADAGP (La société des auteurs dans les arts graphiques et plastiques qui est une société française de gestion des droits d'auteur, de droit privé, dans le domaine des arts visuels.)
Logo de l'atelier Helios (Atelier de Jean-Michel Ansel) avec le code postal 72130 (St-Georges-le-Gaultier) et 72590 (Douillet)
Cet ensemble a obtenu en 1997 le premier prix du concours international bisannuel de cadraniers organisé par l’association des amateurs italien d’astronomie et le centre de recherche Serafino de Brescia (Italie)
Bibliographie
- Ouest France du 22-23 Juin 1996.
- Plaquette ville de Nantes (inauguration).
- Jean-Michel Ansel.
Texte et photos: LJ Fuzeaux, PM Challou
